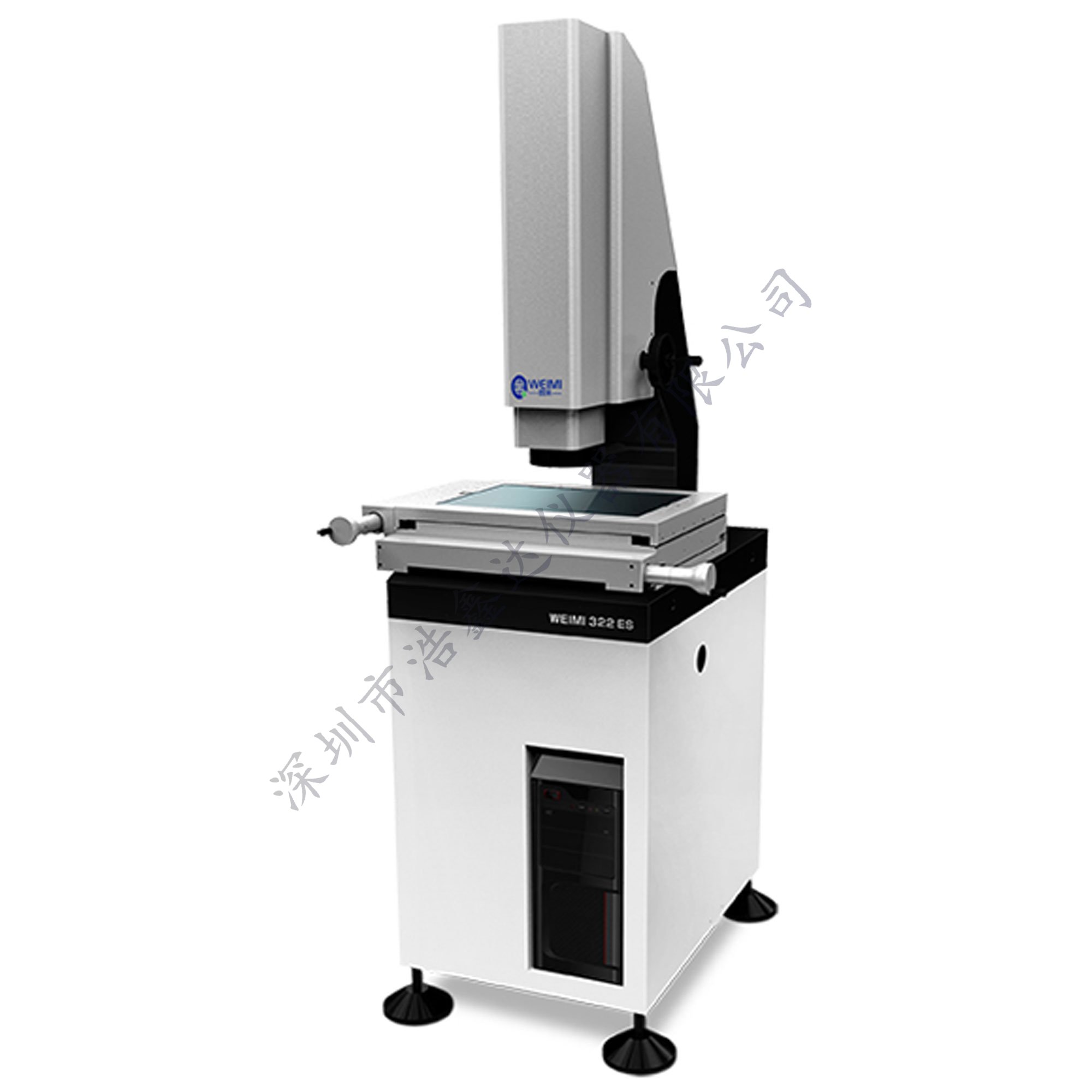

高精度二次元影像測量?jī)x

高精度二次元影像測量?jī)x

■ 高精度大理石底座、立柱、保證擁有極高的穩定性及剛性

■ 三層球墨鑄鐵工作臺設計、配合精密V型交叉導軌、長久使用不會變形，有效保證極高的機械精度

■ 高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面

■ 三環八區LED環形表面冷光源及輪廓光源、避免燈光發熱而影響精密產品的變形

■ 多角度多區燈、保證產品特殊位置的準確抓取，有效餓提高了測試精度，軟件控制燈光，設備無任何開關，可有效節省售后成本

■ 多配置自動研weimiDD/weimiMT全自動變倍鏡頭，變換倍率無須校正，有效的避免了測試的人為誤差

■ 自動研發影像測量?jī)x軟件、功能強大、操作簡單

■ 適用于：PCB、LCD、TET、手機金屬中框全尺寸等行業

型號參數

型號		212ES	322ES		432ES	542ES	652ES
外型尺寸 LWH（mm）		6105101720	7105101720		9107101720	70016401730	80015601730
測量范圍	Y	200	300		400	500	600
	X	100	200		300	400	500
	Z	200	200		200	200	200
工作臺（mm）	工作臺面	360*260	460*360		560*560	660*560	760*660
	材質	00級大理石&QT500球墨鑄鐵/V型交叉導軌
	玻璃尺寸	260*160		360*260	460*360	560*460	660*560
承重kg	35(可定制）
總重量		160		260	360	500	650
影像測量及測量系統	CCD	weimi20 1/3寸彩色高分辨率攝像機 520TV線（可選配）
	變焦物鏡	自主研發weimiDD全自動變倍鏡頭
	視頻放大倍率	30-225X
	物方視場	10.6-1.6mm
	工作距離	90mm
線性精度		X/Y精度≤2.2+L/200 Z精度≤4+L/50("L"指被測物體長度，單位mm)
重復精度		≤0.003
定位精度		0.001
照明		LED表面光及下光源，亮度可調
溫濕度		溫度范圍：15-30°C，相對溫度：20-80%（非冷凝）
電源		220V±10%（AC） 50HZ
機器功率		400		400	400	500	500
